Conociendo el procesador de audio para cinemas AP20 de DataSat

Foto de: http://bit.ly/12O6zKl

Tuvimos la oportunidad de asistir a un entrenamiento de 2 días sobre el AP20 de DataSat que estuvo dictando el ingeniero Mike Smith en las oficinas de NEC y los cinemas de Procinal en Palatino, Bogotá. Para los que no saben qué es el AP20, este es uno de los procesadores de audio para cinemas más versátiles del mercado (son la más fuerte competencia de Dolby Digital). Entre las cosas que más nos llamó la atención de este equipo están las siguientes:

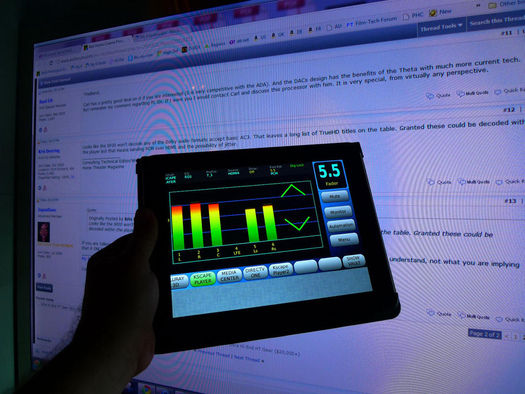

1. Lo puedes programar y manipular de forma remota desde tu PC conectándolo a un router común y corriente, incluso puedes hacerlo con un Smartphone utilizando cualquier aplicación VNC . Esto es muy útil sobre todo al calibrar o ecualizar el sistema de audio, ya que puedes manipular el AP20 mientras te encuentras en la sala escuchando el sistema.
2. Tiene 16 canales de entrada y 16 de salida que puedes rutear como prefieras.
3. El equipo puede ser completamente automatizado
4. Tiene cross-over integrado.
5. Entradas y salidas de audio análogas y digitales
6. EQ de ⅓ de octava y paramétrico para cada uno de los 16 canales.
7. Puedes guardar y cargar la programación, ecualización y demás en un memoria USB (muy práctico por cierto)
8. Slots de expansión para futuras actualizaciones o para conectar proyectores de 35 mm para los cinemas que aún los utilizan.
9. Se puede integrar con el software Dirac Live para realizar la calibración y optimización de todo el sistema de audio.



Foto de: http://bit.ly/1g6nadb

Estos y otros temas fueron los que nos compartió Mike durante el primer día de entrenamiento, donde además pudimos manipular y entender el funcionamiento del AP20, que por cierto es muy intuitivo y fácil de manejar. Pero fue durante el segundo día donde vino lo más emocionante: la calibración del sistema audio 5.1 de una sala de cine utilizando Dirac Live donde además grabamos el antes y el después de la calibración con nuestro sistema de grabación binaural. Por supuesto, podrás escuchar esta grabación al final del artículo.

Siguiente: La calibración del sistema

La calibración del sistema de sonido

El proceso inicia conectando el router al AP20 y haciendo el enlace con el PC donde está instalado el Dirac Live. A partir de este momento iniciamos propiamente el proceso de calibración, colocamos el micrófono de medición en la sala mientras que con Dirac Live generamos ruido rosa por cada uno de los canales del 5.1 (uno a la vez). Mientras el ruido rosa es emitido por los parlantes, Dirac Live va grabando y analizando el audio capturado por el micrófono.

Conecta tus audífonos y escucha la grabación binaural (Sonido 3D) de un punto de medición. Escucha cómo suena el ruido rosa desde los diferentes puntos del sistema 5.1 (L,R, C, Sub, L Surround, R Surround)

Luego de repetir este proceso con 9 posiciones de micrófono diferentes, generamos en Dirac Live una curva de respuesta óptima para el sistema:

Por último, generamos en Dirac Live el archivo que contiene la configuración de los ecuallizadores y delays para el AP20 que corresponden a la respuesta creada en el software y lo cargamos en el AP20. Así quedó el sistema sistema calibrado.

Cabe anotar que antes de este proceso, el sistema ya había sido calibrado tiempo antes por el técnico de la sala utilizando un sistema RTA y ajustando la ecualización del AP20 "a oído", de forma que el estado inicial del sistema tampoco era malo.

Escucha la grabación binaural de un trailer antes y después de la calibración con Dirac Live y juzga por ti mism@ el cambio:

Recuerda utilizar audífonos

A nuestro juicio, después de la calibración, el sonido de la sala fue mucho más claro, con un mejor balance entre bajos, medios y altos, además la imagen estéreo mejoró considerablemente. Estos segmentos de la grabación demuestran con mayor claridad estas observaciones:

Balance entre bajos, medios y altos

Recuerda utilizar audífonos

Imagen estéreo
Recuerda utilizar audífonos

Por último no queda más que agradecer DataSat, Procinal y NEC por habernos dado la posibilidad de experimentar con este interesante procesador.

¿Haz utilizado este u otros procesadores similares? ¿Fueron claras las diferencias en la grabación? Deja tus comentarios...
